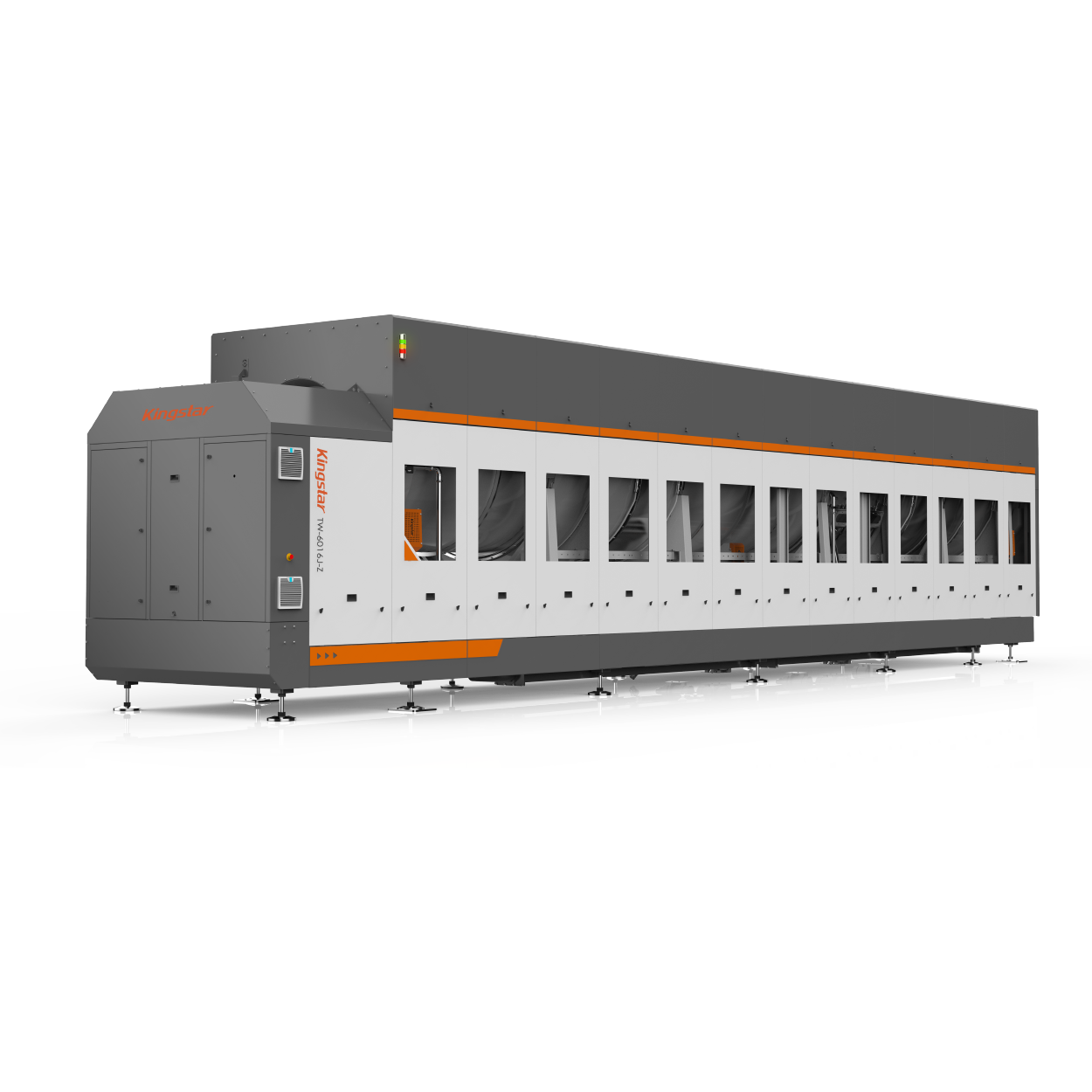

lavado en túnel

01Construcción robusta y duradera

La cámara principal del dragón

✔ el tubo interior principal del dragón se hace del acero inoxidable 304 de la alta calidad con el grueso de 4m m, que es más grueso que otras marcas en China, Europa y América, y es más fuerte y más durable que otros.

✔ Se utilizan bridas de acero inoxidable de 20mm entre el tubo interior y el tubo interior, que tiene alta resistencia y buena rigidez, y no se deformará aunque gire durante mucho tiempo con alta frecuencia.

✔ La soldadura del cilindro interior se completa por el robot de soldadura, la costura de soldadura es hermosa y fuerte, la superficie es lisa y limpia, y no dañará la tela.

✔ después de que el cilindro interior y el cilindro interior se unen por soldadura, se mecaniza con precisión por el torno CNC, y la excentricidad lineal del cilindro interior de todo el dragón de lavado se controla por 5 ~ 10 hilos, y la superficie de sellado se procesa por la tecnología de molienda fina, por lo que el dragón de lavado principal tiene buena propiedad de sellado, lo que garantiza eficazmente ninguna fuga de agua, prolonga la vida útil de la junta tórica, y el ruido de funcionamiento es bajo y suave.

✔ dragón de lavado principal adopta el diseño de la estructura de transmisión inferior, que no es fácil de bloquear y dañar la tela.

La estructura básica del dragón

✔ la base está hecha de viga en I de acero de 200*200 mm, construcción resistente con alta resistencia para garantizar que no se deforme durante el funcionamiento y la manipulación prolongados.

✔ teniendo en cuenta la alta temperatura y la humedad del medio ambiente y la influencia de los agentes químicos en el taller de lavado, todas las superficies del marco inferior del dragón principal están galvanizadas en caliente con buen efecto anti-corrosión, lo que puede garantizar la no oxidación durante 50 años.

✔ Todo el barril interior del dragón principal está diseñado con estructura de soporte de tres puntos (por encima de 16 tolvas están diseñadas con estructura de soporte de tres puntos, por debajo de 16 tolvas están todas diseñadas con estructura de soporte de dos puntos), lo que garantiza que el cuerpo de la jaula no se deformará, agrietará, goteará o incluso se romperá durante el funcionamiento de larga duración y alta intensidad.

▪ Vigas en H

▪ soporte de tres puntos

02Diseño más eficiente

✔ el calibre de la tubería de desagüe común es de 2,5« (DN65) y el calibre de la tubería de desagüe individual de cada cubo es de 2» (DN50), lo que requiere sólo unos 3 kg de presión de agua para lograr una rápida evacuación del agua.

✔ el calibre del tubo de desagüe de cada cubo individual es de 114 mm (4 pulgadas) y el tubo de desagüe total es de 140 mm (5,5 pulgadas), con lo que se consigue una rápida evacuación del agua y no se ve afectado el tiempo de vaciado del cubo debido a un drenaje deficiente, lo que reduce la eficacia del dragón de lavado.

✔ diseño de la ranura de drenaje permite que todos los contenedores para ser atendidos al mismo tiempo, no debido al tiempo de drenaje y que afecta a la eficiencia global.

✔ el tiempo de inversión se controla dentro del tiempo de ciclo, el tiempo de ciclo no se ve afectado por el error de tiempo de inversión, el tiempo de ciclo es preciso.

✔ la lavadora principal tiene 3 tolvas de calentamiento, que se pueden calentar en tolvas separadas, y el tiempo de calentamiento es corto, lo que mejora la eficiencia.

03Diseño de la estructura de enjuague

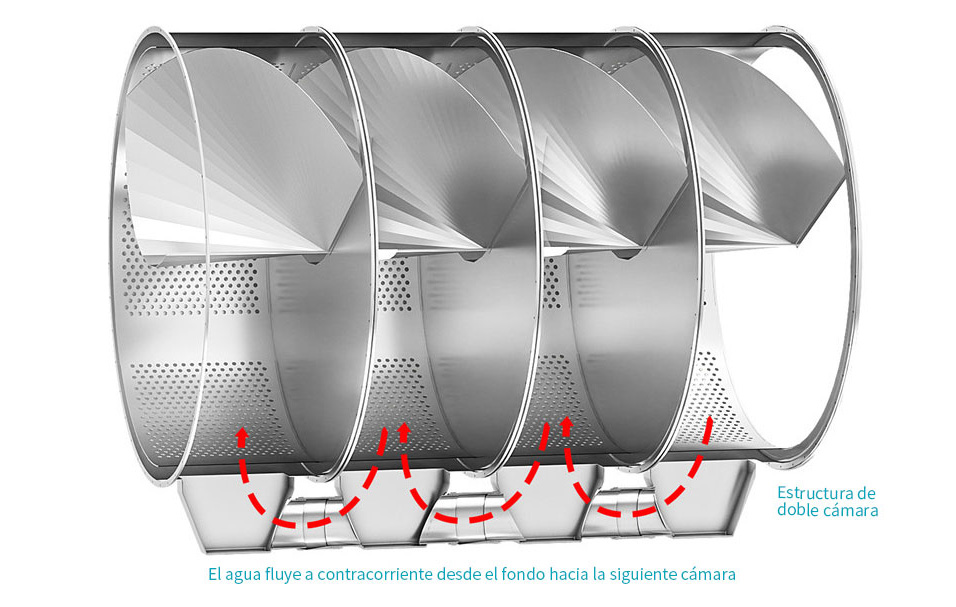

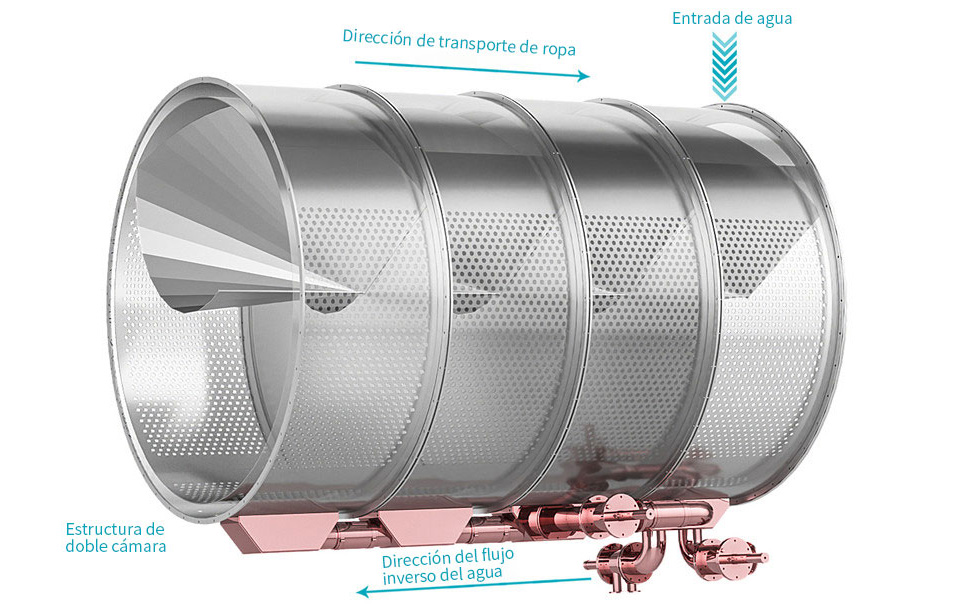

✔ Diseño de la estructura de enjuague a contracorriente real, utilizando tanque de enjuague a contracorriente de doble fondo, el agua del tanque frontal no puede fluir hacia el tanque posterior, garantiza efectivamente el efecto de enjuague.

✔ el compartimiento de lavado principal de la lavadora de hotel dragón tiene 7 ~ 8 compartimentos, y el tiempo de lavado principal se puede ajustar dentro de 14 ~ 16 minutos, más tiempo de lavado principal garantiza eficazmente la calidad de lavado.

✔ El diseño único patentado del sistema de filtración de agua circulante puede filtrar eficazmente los cilios en el agua de enjuague y mejorar la pureza del agua de enjuague, que no sólo ahorra el consumo de energía, sino que también garantiza eficazmente la calidad de lavado.

✔ más tolvas de preservación de calor, todas las tolvas de enjuague principal y neutralización tienen una capa de preservación de calor, la diferencia de temperatura entre la tolva de enjuague principal y la tolva final se puede controlar a 5-10 grados, lo que mejora en gran medida la velocidad de reacción y el efecto de los materiales químicos.

✔ diseño de la fuerza mecánica, el ángulo de rotación puede alcanzar 230 grados, y puede girar con eficacia 11 veces por minuto.

✔ dragón de lavado está diseñado con 3 tanques de agua de reutilización, con tanque de agua alcalina separada y tanque de agua ácida para almacenar diferentes categorías de agua de reutilización, y el agua de enjuague y neutralización se puede utilizar de forma independiente y por separado de acuerdo con el proceso de lavado de diferentes tolvas, lo que mejora efectivamente el grado de lavado de tejidos.

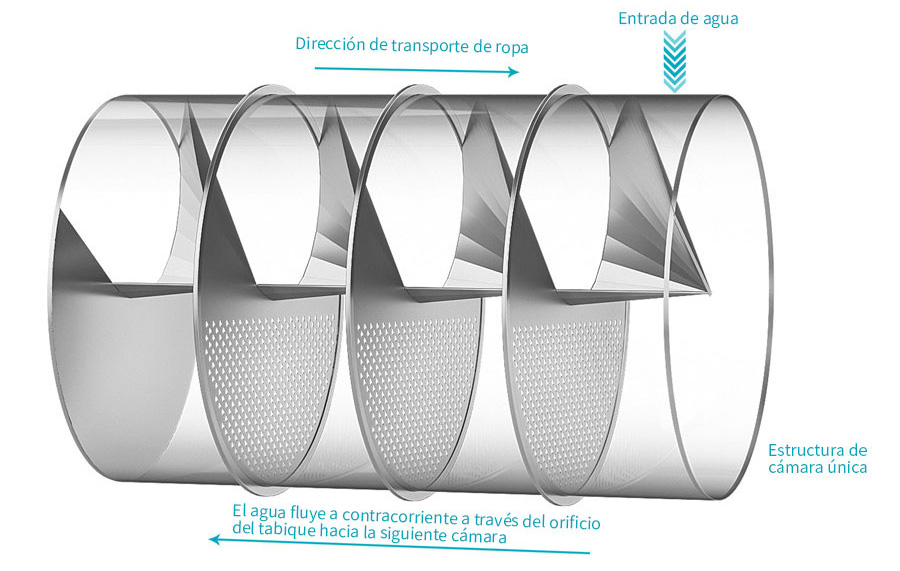

▪ Estructura de un solo contenedor

▪ diseño de dos secciones

▪ estructura de dos piezas

Ventajas del filtro

Filtración al 100% del agua utilizada y regeneración del pelo garantizada, las pelusas se recogen por separado y los filtros son fáciles de limpiar y mantener.

▪система фильтрации

▪Фильтрующие емкости

04Diseño de bajo consumo de energía

✔ Diseño de sistema de filtración de agua circulante, doble contenedor de enjuague contra el flujo, a través de la tubería fuera del contenedor para instalar válvulas de control, cada vez que sólo el agua de enjuague más sucia se descarga, reduciendo eficazmente la cantidad de agua, el consumo de agua por kilogramo de tejido tratado se controla generalmente en alrededor de 4,7-5,5 kilogramos de agua.

✔ diseño de tubería de agua caliente, se puede complementar directamente con agua caliente para el lavado principal y el lavado de neutralización, reduciendo el consumo de vapor.

✔ diseño de gran retención de calor, reducir la pérdida de temperatura, reducir el consumo de vapor y al mismo tiempo garantizar la blancura de la tela durante el lavado.

✔ diseño inteligente del sistema de pesaje que permite ajustar automáticamente el consumo de agua y la dosificación de productos químicos en función del peso de los tejidos cargados.

05Configuraciones y modelos

Configuración del dragón principal Wash	Estándares		Profesional			Nube Intelectual
Configuración del dragón principal Wash	60 kg	80 kg		60 kg	80 kg	60 kg	80 kg
Construcción súper resistente, 200 milímetros de vigas dobles, galvanizado en caliente	▪	▪		▪	▪	▪	▪
Construcción de dos puntos del marco de apoyo		▪			▪		▪
3 puntos de apoyo, auto-equilibrante de la construcción de la estructura de apoyo (16 bunkers y más)	▪			▪		▪
Sistema de control Mitsubishi PLC	▪	▪		▪	▪	▪	▪
Reductor de la tracción principal - marca alemana SEW	▪	▪		▪	▪	▪	▪
Construcción del tanque de drenaje de acero inoxidable 300×300	▪	▪		▪	▪	▪	▪
Tubulación única de entrada de agua fría Construcción de tuberías de botón de presión de acero inoxidable	▪	▪		▪	▪	▪	▪
Simple dispositivo de filtración del cabello	▪	▪
Sistema totalmente automático de filtración del cabello				▪	▪	▪	▪
Entrada de agua independiente y tubería de drenaje, diseño de la estructura de enjuague		▪			▪		▪
La cámara de enjuague utilizaba un solo tambor y orificios perforados en la posición central del diseño de la placa de sellado	▪
La división para el lavado de 4 secciones - todas las secciones dobles con una estructura de lavado contraria				▪		▪
Todos los anillos de sellado de la cámara están fabricados con materias primas nacionales	▪	▪
Todas las juntas de secciones son importadas de Alemania				▪	▪	▪	▪
Todos los componentes eléctricos son marcas nacionales conocidas	▪	▪
Todos los componentes eléctricos son de marcas famosas importadas				▪	▪	▪	▪

06Parámetros técnicos

Nombre	TW-6016J-B	TW-6016J-Z	TW-8013J-Z	TW-6012J-Z	TW-6010J-Z	TW-6008J-Z	TW-8014J-Z	TW-8016J-Z
Número de bunkers	16	16	13	12	10	8	14	16
Productividad nominal de lavado en bunker (kg)	60	60	60	60	60	60	80	80
Diámetro del tubo de entrada	DN65	DN65	DN65	DN65	DN65	DN65	DN65	DN60
Presión de entrada (bar)	2.5~4	2.5~4	2.5~4	2.5~4	2.5~4	2.5~4	2.5~4	2.5~4
Presión del agua de entrada (bar)	DN50&DN25	DN50&DN25	DN50&DN25	DN50&DN25	DN50	DN50&DN25	DN50&DN25	DN50&DN25
Presión de vapor en la entrada (bar)	4~6	4~6	4~6	4~6	4~6	4~6	4~6	4~6
Presión del aire de entrada (bar)	5~8	5~8	5~8	5~8	5~8	5~8	5~8	5~8
Potencia conectada (kW)	36.5	36.5	28.35	28.35	28.35	28.35	43.35	43.35
Tensión (V)	380	380	380	380	380	380	380	380
Consumo de agua (kg/kg)	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5
Consumo de electricidad (kWh/h)	15	15	12	11	10	9	16	16
Consumo de vapor (kg/kg)	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4
Peso total (kg)	16930	17120	14890	14390	13400	12310	19000	21900
Tamaño de la máquina (Al×An×F) mm	3304×2224×14000	3304×2224×14000	3304×2224×11820	3304×2224×11183	3200×2224×9871	3200×2245×8500	3433×2432×15417	3433×2432×17224
Diámetro de la tubería de agua fría	DN65	DN65	DN65	DN65	DN65	DN65	DN65	DN65
Diámetro de la tubería de agua caliente	DN40	DN40	DN40	DN40	DN40	DN40	DN40	DN40
Drenaje	∅140	∅140	∅140	∅140	∅140	∅140	∅140	∅140
