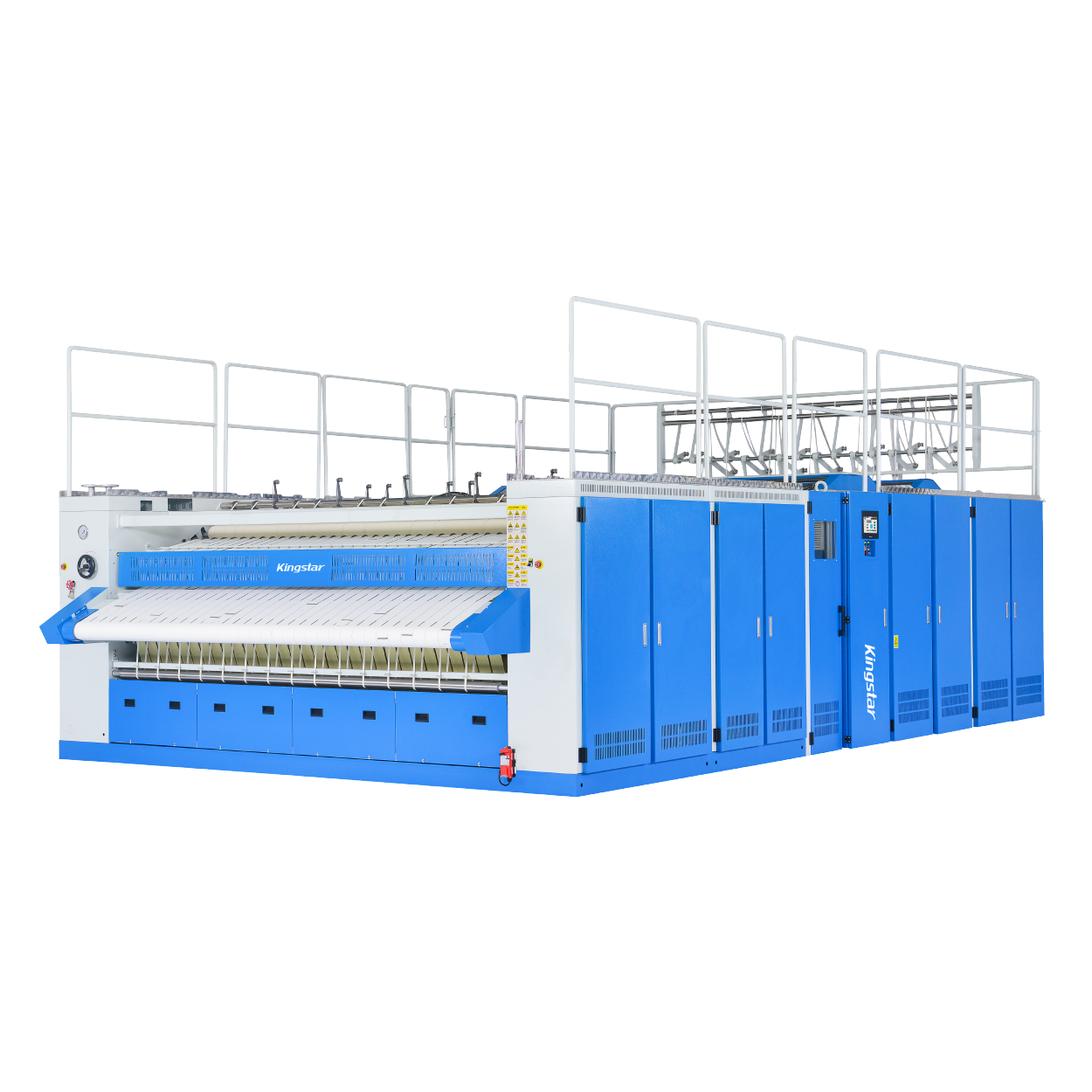

Steam Heating Roller And Chest Ironer

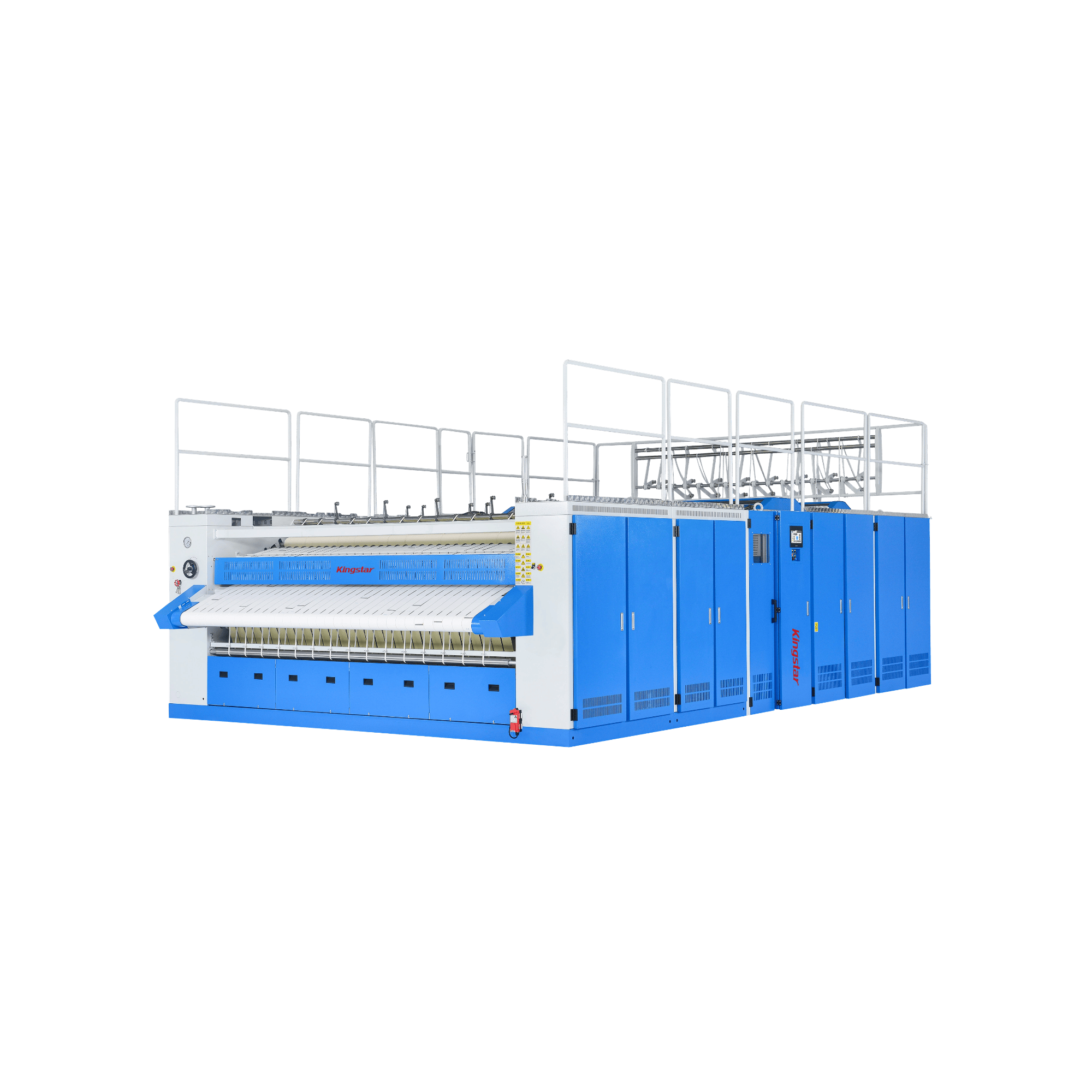

Planchadora de rodillos calentada por vapor

01descripción del producto

duiDesarrollada por un equipo de ingenieros europeos
duiBajo consumo de energía
duiAlto rendimiento
duiFácil mantenimiento
duiBuena estabilidad
duiExcelente planitud
duiLa planchadora de 4 rodillos y 2 arquetas combina dos juegos de secadores de rodillos de 650 mm de diámetro y dos arquetas de planchado flexibles de 1.200 mm de diámetro. En primer lugar, los cuatro secadores de rodillos evaporan la humedad y planchan los tejidos excesivamente húmedos y, a continuación, las dos arquetas flexibles secan y dan forma. Esto evita los requisitos de alta presión de vapor del planchado con arcón y elimina el problema del exceso de humedad en la deshumidificación con una sola máquina, que interfiere con el planchado. La combinación del planchado con rodillos de doble cara y el planchado con arcón reduce significativamente el consumo de vapor en comparación con el planchado con arcón, y aumenta la planitud del tejido sin comprometer la eficacia del planchado.

02Combinación de rodillos y arquetas: mayor eficacia y mejor planchado

duiCuatro rodillos elásticos de presión están situados a la entrada de la máquina de planchado, permitiendo que el 30% de la humedad contenida en el tejido se evapore, reduciendo el contenido de humedad para que el tejido pueda entrar suavemente en el banco de planchado flexible para su secado y moldeado.
duiLos rodillos están fabricados con acero al carbono de alta calidad para calderas, que tiene una mejor conductividad térmica y la tasa de transferencia de calor es 2,5 veces superior a la del acero inoxidable. La superficie está tratada con un pulimento anticorrosión, que aumenta la velocidad de planchado y garantiza la suavidad.
dui El ángulo con el que la tela envuelve el rodillo alcanza los 270 grados, lo que garantiza un planchado por las dos caras, una rápida evaporación de la humedad y una gran planitud.
dui El arcón de planchado está equipado con un potente cilindro de succión modular para la deshumidificación. El grado de deshumidificación está estrechamente relacionado con la cantidad de humedad evaporada, y cada arcón dispone de una unidad de deshumidificación independiente, lo que aumenta eficazmente la velocidad de la planchadora.
duiLa superficie del cilindro de succión tiene una estructura perforada, que garantiza un flujo de vapor estable y una presión longitudinal constante. El sistema de calibrado automático suspendido ajusta automáticamente la presión entre el fieltro y el banco de planchado, teniendo en cuenta la expansión térmica y la tensión mecánica. Este sistema garantiza una distribución uniforme de la presión durante todo el ciclo de vida, lo que se traduce en una gran planitud del tejido planchado.
steam-heated-roller-and-chest-ironer-1
steam-heated-roller-and-chest-ironer-2-1
steam-heated-roller-and-chest-ironer-3
steam-heated-roller-and-chest-ironer-4

03Fácil manejo con 100 programas de planchado inteligentes

duiEquipado con un avanzado sistema de control PLC inteligente y una pantalla táctil a todo color de 10», el aparato es fácil de manejar y programar. Permite configurar hasta 100 programas de planchado inteligentes, controlando perfectamente los diferentes parámetros de planchado para satisfacer las distintas necesidades de planchado de los tejidos. El sistema de control también puede conectarse y funcionar con diferentes marcas de máquinas enderezadoras y plegadoras mediante diversos métodos.
Steam-Heated Roller and Chest Ironer (6)

04Numerosos diseños para ahorrar energía y reducir el consumo

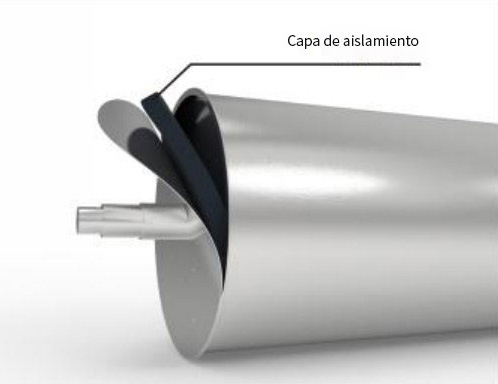

duiSe llevaron a cabo medidas de aislamiento en ambos extremos de los secadores de rodillos, los laterales de los bancos de planchado flexibles, alrededor de la carcasa y en todas las líneas de vapor, reduciendo el consumo de vapor en un 5%, mejorando la eficiencia de la producción y creando un entorno de trabajo confortable.
duiLos bancos de planchado flexibles están equipados con una conexión de puente que sincroniza el calentamiento y el planchado con la circulación de vapor, lo que aumenta la eficiencia térmica.
duiEl sistema de control PLC de Mitsubishi es programable y permite establecer tiempos de vapor para el precalentamiento, el trabajo, la pausa para comer y el final de la jornada en función del ritmo de trabajo del planchador. Esto permite una gestión eficaz del vapor y una reducción significativa del consumo de vapor.
duiEl ajuste automático de la temperatura de las sábanas evita el planchado excesivo y la pérdida de vapor. La función ajusta automáticamente la presión del vapor, manteniéndola entre 1,5 y 2,5 bares mientras se planchan las sábanas.
steam-heated-roller-and-chest-ironer

05Materiales de alta calidad, diseño racional, mayor seguridad

duiLa planchadora de rodillos está hecha de acero al carbono de caldera de alta calidad, que es más resistente a la presión que el acero inoxidable. El grosor de las paredes del tambor alcanza los 11-12 mm, y está diseñado para una presión de 1,5 MPa, con una presión de prueba de 1,2 MPa y una presión máxima de trabajo de 1 MPa, lo que garantiza la seguridad y fiabilidad durante el funcionamiento.
duiLa función de control remoto incorporada permite la sustitución de guías y cintas de planchado por una sola persona, lo que evita eficazmente lesiones en el lugar de trabajo.
duiLa entrada principal de vapor está equipada con una «válvula de alivio de presión». Si la presión del suministro de vapor supera 1 MPa, el sistema de control pasa al estado de funcionamiento, cortando automáticamente el suministro de vapor a toda la máquina hasta que la presión del vapor vuelva a ser normal.
steam-heating-flexible-chest-ironer-5

06Componentes de alta calidad, tecnología de procesamiento superior, menor complejidad de mantenimiento

duiTodos los componentes principales, incluidos los componentes eléctricos, los componentes neumáticos, las piezas de transmisión, las cintas de planchado y las válvulas de condensación, están fabricados con productos importados de alta calidad.
duiTodos los rodillos guía de tejido de las planchadoras de rodillos están fabricados con tubos de acero de alta precisión especialmente diseñados para garantizar que las cintas de planchado no se desvíen y se mantenga la calidad del planchado.
duiEl sistema de transmisión de potencia de la calandra tiene las ventajas de «sin ajuste, sin mantenimiento», ya que utiliza motores independientes para la transmisión directa sin correas ni otros dispositivos peligrosos de transmisión de potencia. Cada arcón está equipado con un inversor que utiliza técnicas electrónicas avanzadas para controlar la velocidad de cada arcón. El diseño elimina correas, piñones, cadenas y lubricación, proporcionando una transmisión directa y reduciendo significativamente los fallos y los costes de mantenimiento.
Steam Heating flexible chest Ironer (9)

07Parámetros técnicos

Nombre/Especificaciones Unidad 2 caja [CYP-3300Z-1200IIR]
Especificaciones del cilindro de secado mm ∅650x3300
Número de secadora - 4
Presión de vapor MPa 0.1-1.0
Velocidad de planchado m/min 5-60
Medio de calentamiento del tambor - Vapor
Brida de entrada de vapor mm (mm) DN40 (doble entrada)
Brida de condensado mm DN40
Consumo de vapor (a una presión de 0,4Mpa) kg/h 570
Potencia del motor KW 4
Alimentación eléctrica V/Fase/Hz 380/3 L+N+PE/50
Peso total kg 11750
Dimensiones totales (L×A×H) mm 3508×4738×2875
Nombre/Especificaciones Unidad de medida 2 ranuras [CYP-3300Z-1200IIR]
Especificación del soplador de succión de planchado mm ∅1174x3300
Número de cajas de planchado - 2
Presión de vapor MPa 0.1-1.0
Velocidad de planchado m/min 5-50
Medio de calentamiento del baño de planchado - Vapor
Brida de entrada de vapor mm DN50 (entrada simple)
Brida de condensado mm DN50
Consumo de vapor (a una presión de 0,4Mpa) kg/h 660
Potencia del motor KW 11/Unidad (2 unidades)
Alimentación eléctrica V/Fase/Hz 380/3 L+N+PE/50
Peso total kg 11250
Dimensiones totales (L×A×H) mm 4087×4779×3077
Steam-Heated Roller and Chest Ironer (7)
