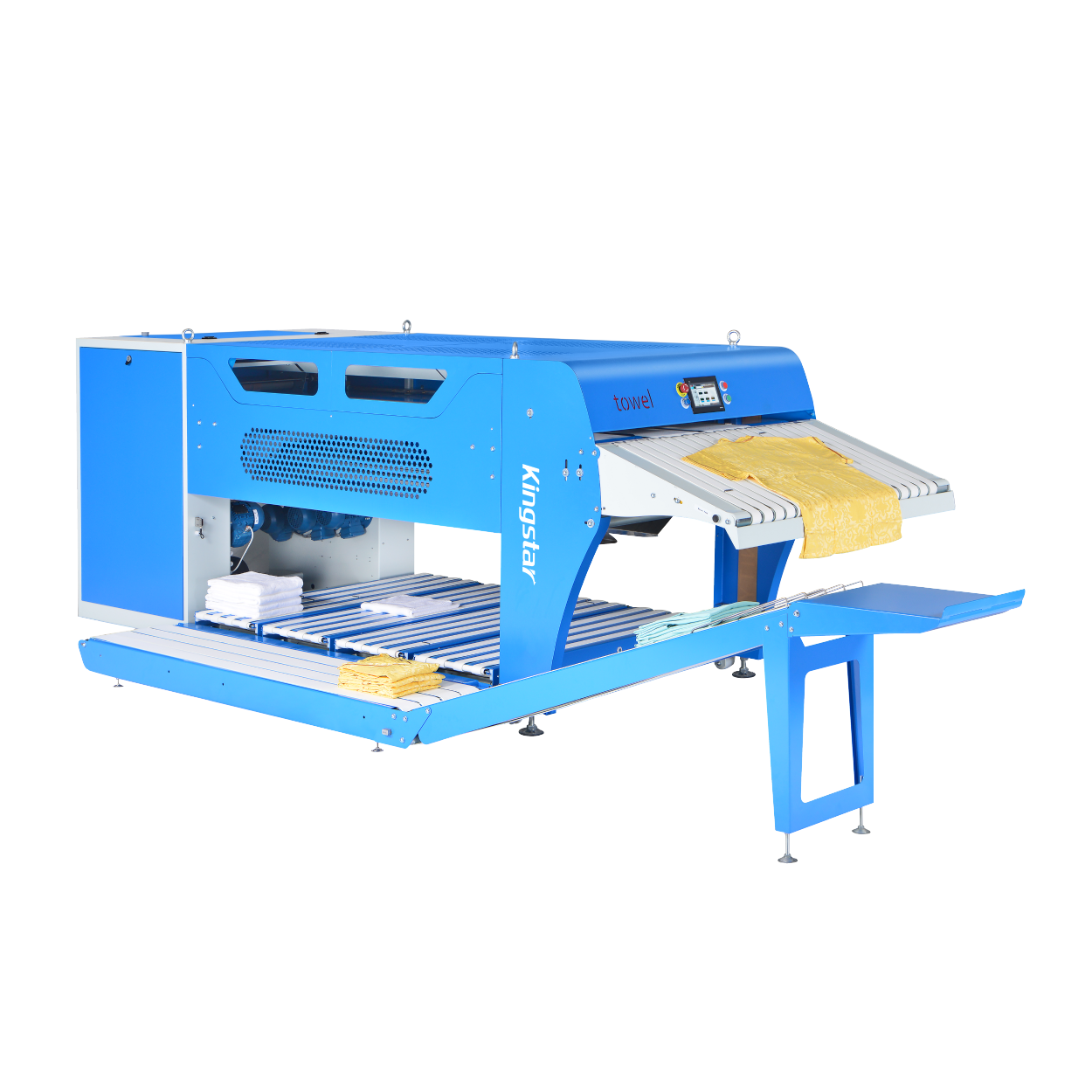

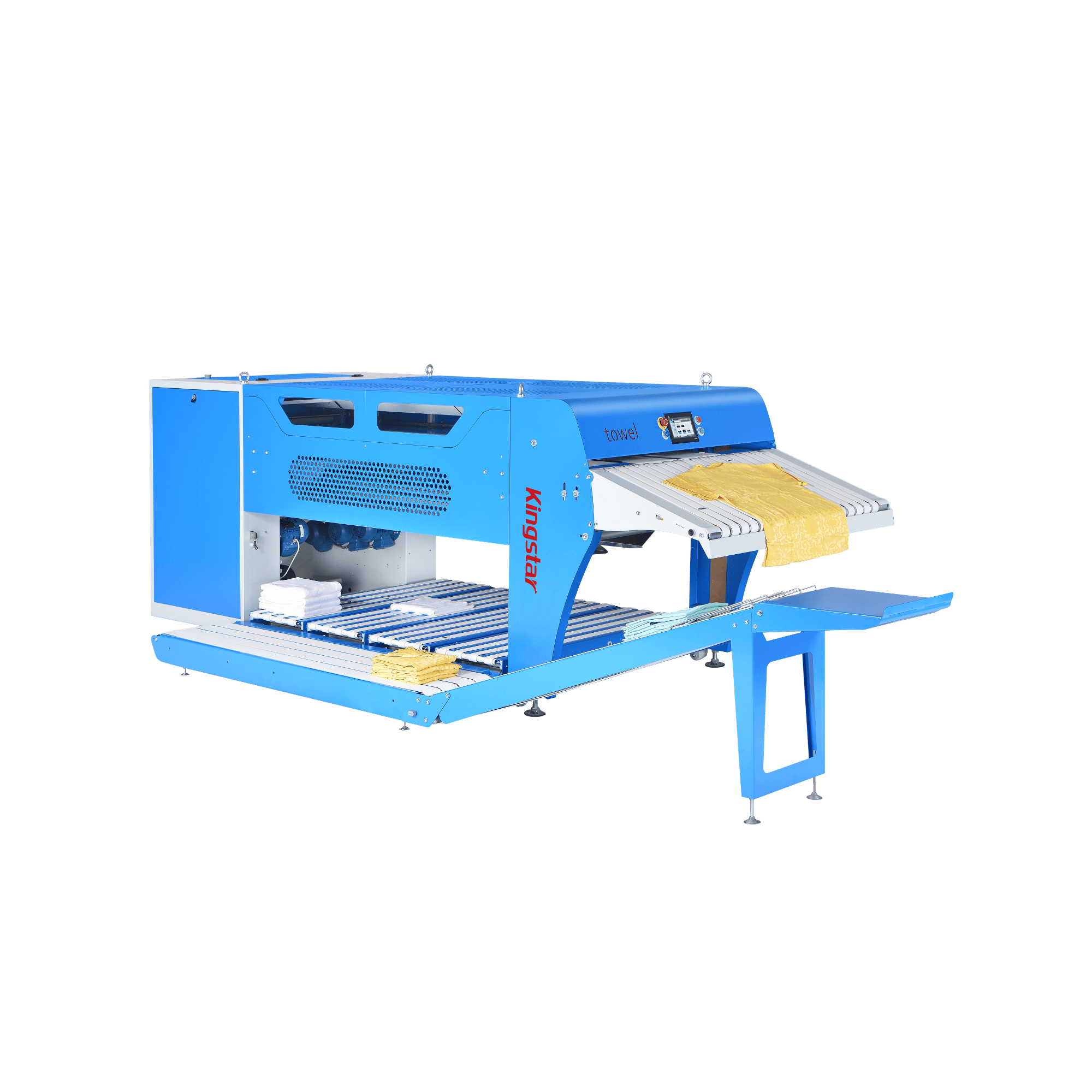

Plegadora de toallas Kingstar Automation-Texfinity con soplador de aire

01Especificaciones

duiLa altura de la plataforma de alimentación del plegadora de toallas es ajustable para satisfacer las necesidades de operarios de diferentes alturas. La plataforma de alimentación se extiende para permitir que las toallas largas absorban mejor la humedad.
duiEn comparación con equipos similares, la S.towel tiene el menor número de piezas móviles y utiliza todas las piezas estándar. Además, la nueva plegadora de toallas se ajusta mejor cuando se cambia la correa de transmisión.
duiUna vez plegadas, las toallas pasan directamente al apilador especial situado debajo. Cuando el apilador ha apilado las toallas hasta una altura determinada, las empuja al transportador final (incluido en la entrega). El apilador puede colocarse a la izquierda o a la derecha del plegadora de toallas para transportar la colada a la parte delantera o trasera del equipo.
duiEl plegadora de toallas S.puede clasificar y apilar todo tipo de toallas. Por ejemplo: sábanas, ropa (camisetas, camisones, uniformes, ropa de hospital, etc.), bolsas de lavandería y otra ropa seca, con una longitud máxima de plegado de hasta 2400 mm.
duiEl plegadora de toallas S.towel puede detectar y clasificar automáticamente diferentes tipos de ropa por longitud, por lo que no es necesario clasificarla de antemano. Si la colada de la misma longitud requiere diferentes métodos de plegado, el plegadora de toallas Kingstar Automation-TEXFINITY también puede clasificarla por anchura. El método de clasificación y plegado también puede utilizarse para identificar con precisión toallas de la misma longitud pero de distintos colores utilizando el dispositivo opcional de reconocimiento ocular fotográfico montado en la plataforma de alimentación, que permite distinguir las toallas por colores.
toilet (1)
toilet-2
toilet-3

02Cómo se doblan las toallas

duiEl plegado se realiza principalmente con la ayuda de aire pulsado. Antes de introducir completamente la ropa en el primer pliegue, la máquina mide automáticamente la longitud de la ropa. En función de esto, se pueden seleccionar muchos patrones de plegado. La placa de plegado coloca automáticamente la ropa en la posición correcta y las boquillas de aire de plegado pulverizan aire para girar la ropa en la placa de plegado. La longitud máxima del primer pliegue puede ser de hasta 2400 mm.
duiLa plegadora S.towel está equipada con dos opciones de plegado transversal. Cada plegado transversal se realiza mediante una cinta reversible en combinación con soplado de aire por impulsos, lo que garantiza un plegado transversal muy preciso y ajustado.
duiProgramando la posición de plegado de la ropa, se pueden realizar varios patrones de plegado transversal. También es posible una opción de bypass (plegado sin pliegue transversal).
toilet (2)

03Cómo se doblan las toallas

duiEl plegado se realiza principalmente con la ayuda de aire pulsado. Antes de introducir completamente la ropa en el primer pliegue, la máquina mide automáticamente la longitud de la ropa. En función de esto, se pueden seleccionar muchos patrones de plegado. La placa de plegado coloca automáticamente la ropa en la posición correcta y las boquillas de aire de plegado pulverizan aire para girar la ropa en la placa de plegado. La longitud máxima del primer pliegue puede ser de hasta 2400 mm.
toilet (3)
duiLa plegadora S.towel está equipada con dos opciones de plegado transversal. Cada plegado transversal se realiza mediante una cinta reversible en combinación con soplado de aire por impulsos, lo que garantiza un plegado transversal muy preciso y ajustado.
duiProgramando la posición del pliegue de la ropa, pueden realizarse varios patrones de plegado en cruz. También es posible realizar un bypass (plegado sin pliegue transversal).

04Características del plegadora de toallas

duiTras el plegado, la ropa pasa directamente a un apilador especial, que ofrecemos de serie con apilado triple, pero que también puede seleccionarse con apilado cuádruple, lo que se consigue cambiando la anchura del apilador de salida, que es opcional.
duiUna vez que la plataforma de apilado alcanza la altura establecida, la ropa se desplaza suavemente hasta la cinta transportadora de apilado mediante un sistema telescópico sincronizado.
duiSe pueden utilizar dos máquinas en paralelo para apilar dos plegadores de toallas de forma coordinada. La ropa de los dos plegadores de toallas se coloca en la cinta transportadora final, lo que permite transportar toda la ropa automáticamente a la cinta transportadora central que conduce a la empaquetadora y a la zona de clasificación.
toilet (4)

05Tamaño

Existen dos versiones de la toalla plegable

T.towel Air L Versión ampliada

T.towel Air S Versión estándar

Toalla Air L：2400 mm

T.towel Air S：1900 mm

Dimensiones máximas de plegado para cada versión

Toalla Aire L：2400 mm

Toalla Aire S：1900 mm

size-1
size (2)

06Sistema de control

duiEl plegadora de toallas S.towel utiliza un sistema de control PLC y una pantalla táctil a todo color de 7 pulgadas, lo que hace que el equipo sea muy fácil de manejar. El sistema de control requiere una gran potencia de cálculo, por lo que elegimos Omron, lo que hace que el plegado sea más preciso, lo que queda claramente demostrado en la comparación. Gracias a la respuesta de alta resolución de la pantalla táctil, es muy fácil formular y cambiar el método de plegado. Además, la máquina puede conectarse a Internet y dispone de asistencia técnica en línea.
duiEl método de plegado puede seleccionarse por código de software o por lista de clientes. El uso de una receta de plegado o de una lista de clientes para determinar el método de plegado puede realizarse mediante un lector de códigos QR o un lector o módulo RFID opcionales integrados en el sistema de gestión de bolsas. Estos datos pueden registrarse en una base de datos central para su posterior edición y elaboración de informes.
duiTambién se integra opcionalmente en el sistema operativo S.towel un sistema inteligente de apilado y transferencia de datos.
toilet (5)
duiLa eficacia y el rendimiento del plegadora de toallas se reflejan de forma intuitiva en la gran pantalla, que también puede visualizarse en un teléfono móvil o un ordenador portátil.

07Estilos plegables

La plegadora de toallas S.towel puede plegarse hasta 4 veces, ofreciendo una amplia gama de estilos de plegado. Cada tipo puede programarse individualmente, lo que aumenta la flexibilidad del equipo.
ZD (1)
-Plegado lateral: sin plegado
Plegado transversal: 1/4 de pliegue
ZD (2)
-Plegado lateral: 1/2 plegado
Plegado transversal: 1/4 pliegue
ZD (3)
- Plegado lateral: plegado francés
Pliegue transversal: 1/4 pliegue
ZD (4)
- Pliegue lateral: Sin pliegue
Pliegue transversal: 1/3 pliegue
ZD (5)
- Pliegue lateral: 1/2 pliegue
Pliegue transversal: 1/3 pliegue
ZD (6)
-Pliegue lateral: pliegue francés
Pliegue transversal: 1/3 pliegue
ZD (7)
- Pliegue lateral: Sin pliegue
Plegado transversal: 1/2 plegado
ZD (8)
- Pliegue lateral: 1/2 pliegue
Pliegue transversal: 1/2 pliegue
ZD (9)
- Pliegue lateral: pliegue francés
Pliegue transversal: 1/2 pliegue
ZD (10)
- Plegado lateral: 1/2 pliegue
Plegado transversal: Sin plegado
ZD (11)
- Pliegue lateral: Pliegue francés
Pliegue transversal: Sin pliegue

08Parámetros técnicos

Tamaño máximo de plegado S.toalla Aire L: 240 × 120 cm
S.toalla Aire S: 190 × 120 cm
Compresor de aire 6 bar
Consumo de aire 8-20M³/h
Diámetro del tubo de la fuente de aire ≥Φ 16 mm
Requisitos de la fuente de alimentación 3Fases 400V, 50/60HZ o 3Fases 230V 50/60HZ o 1Fase 230V 50/60HZ
Consumo eléctrico 0-2KWh
Longitud (Excluyendo/incluyendo plataforma de descarga trasera) 1396/1919 mm
Altura 1430 mm
Peso total (KG) 1100KG
